一、激光焊接原理

激光焊接是利用激光束優(yōu)異的方向性和高功率密度等特性進行工作，通過光學(xué)系統(tǒng)將激光束聚焦在很小的區(qū)域內(nèi)，在極短的時間內(nèi)使被焊處形成一個能量高度集中的熱源區(qū)，從而使被焊物熔化并形成牢固的焊點和焊縫。

二、激光焊接類型

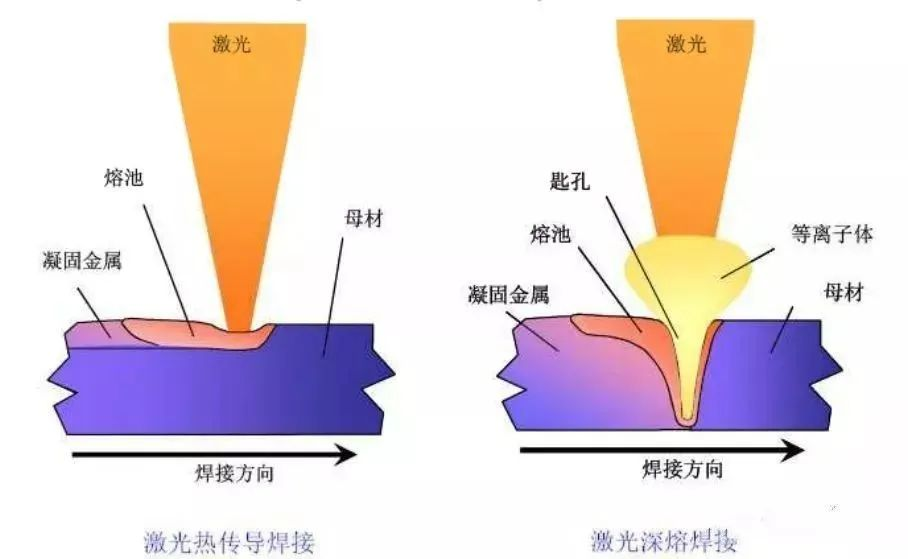

1、熱傳導(dǎo)焊接和深熔焊

激光功率密度為105~106w/cm2形成激光熱傳導(dǎo)焊，激光功率密度為105~106w/cm2形成激光深熔焊。

2、穿透焊和縫焊

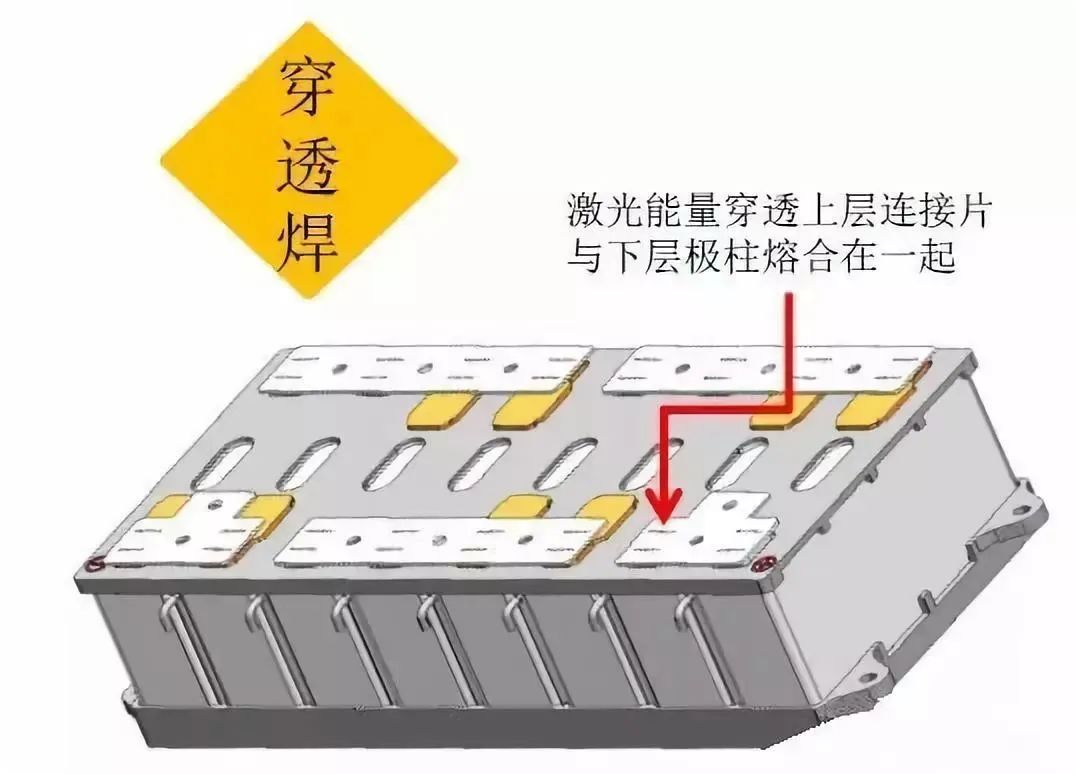

穿透焊，連接片無需沖孔，加工相對簡單。穿透焊需要功率較大的激光焊機。穿透焊的熔深比縫焊的熔深要低，可靠性相對差點。

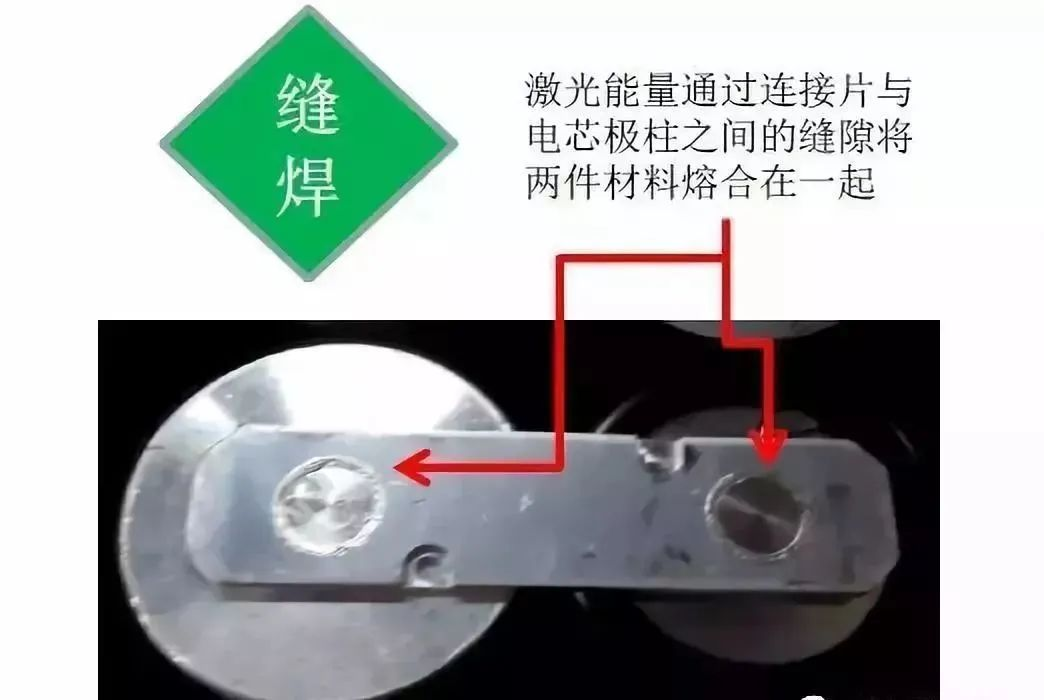

縫焊相比穿透焊，只需較小功率激光焊機。縫焊的熔深比穿透焊的熔深要高，可靠性相對較好。但連接片需沖孔，加工相對困難。

3、脈沖焊接和連續(xù)焊接

（1）脈沖模式焊接

激光焊接時應(yīng)選擇合適的焊接波形，常用脈沖波形有方波、尖峰波、雙峰波等，鋁合金表面對光的反射率太高，當(dāng)高強度激光束射至材料表面，金屬表面將會有60%-98% 的激光能量因反射而損失掉，且反射率隨表面溫度變化。一般焊接鋁合金時最優(yōu)選擇尖形波和雙峰波，此種焊接波形后面緩降部分脈寬較長，能夠有效地減少氣孔和裂紋的產(chǎn)生。

（2）連續(xù)模式焊接

連續(xù)激光器焊接由于其受熱過程不像脈沖機器驟冷驟熱，焊接時裂紋傾向不是很明顯，為了改善焊縫質(zhì)量，采用連續(xù)激光器焊接，焊縫表面平滑均勻，無飛濺，無缺陷，焊縫內(nèi)部未發(fā)現(xiàn)裂紋。在鋁合金的焊接方面，連續(xù)激光器的優(yōu)勢很明顯，與傳統(tǒng)的焊接方法相比，生產(chǎn)效率高，且無需填絲；與脈沖激光焊相比可以解決其在焊后產(chǎn)生的缺陷，如裂紋、氣孔、飛濺等，保證鋁合金在焊后有良好的機械性能；焊后不會凹陷，焊后拋光打磨量減少，節(jié)約了生產(chǎn)成本，但是因為連續(xù)激光器的光斑比較小，所以對工件的裝配精度要求較高。
